什么是多光譜成像？多光譜成像原理和結構

2023-09-26

多光譜成像是一種光譜成像方法，可以提供包括近紫外、紅光、綠光、藍光、近紅外光、中紅外光和遠紅外光在內的波長，有時還可以進行熱成像來檢測熱輻射。那么，什么是多光譜成像呢？本文從多光譜成像的原理和結構兩方面進行了總結。

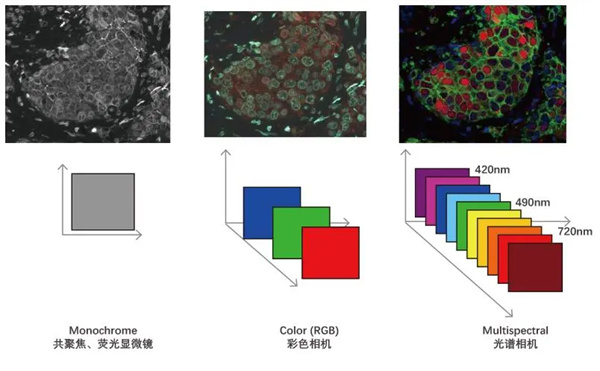

一般而言，彩色攝影可視為多譜段成像手段之一，但多譜段成像設備常提供互不重疊的多個波長通道，通常數量為三個以上。需注意。雖然一些多光譜成像設備(也稱為多光譜相機)用于空間衛星和飛機(見下文)，但也有手持設備以及安裝在工業環境中的成像設備。多光譜相機通常針對特定應用進行定制，特別是關于使用的光譜波段。

多光譜圖像傳感器

當需要運用有限數量的波長通道，比如5或8時，可使用一種圖像傳感器。該傳感器在每個像素上都配有多個光電探測器，每個波長通道都對應一個探測器。這種傳感器的設計與照相機中使用的RGB傳感器相似。雖然這種工作原理導致簡單的光學設置，但它有一些局限性：

一個需要根據所需的光譜通道使用專門的圖像傳感器。

每個光電探測器覆蓋一定區域，相應波長區域之外的所有光都丟失。這意味著在靈敏度方面存在劣勢，特別是當波長通道的數量變大時。

當成像系統需要覆蓋非常寬的光譜區域時，可能很難獲得高性能。

在這些地區，這種技術方法不是很普遍。

用于光譜掃描的高光譜相機

高光譜相機通過在具有寬帶響應的傳統相機上增加高光譜，可以實現光譜掃描。這種輪包含多個光學帶通濾光片，用于選擇不同的波長區域。可以連續不斷地旋轉，或者可以通過計算機控制，在每次運行時隨機選擇一個過濾器。這種技術方法的優點在于，能夠根據實際應用輕松選擇適當的過濾器。

相機或圖像傳感器的組合

可以采用相機的組合，例如一個用于可見光(具有3或4個通道)和一個或多個紅外相機。每個相機都可以配備帶通濾光片，以將靈敏度限制在某個光譜區域。然后，每個光學系統都可以針對相關光譜區域進行優化，并且需要不太專業的圖像傳感器。這項技術的缺陷是需要使用多個攝像頭，并且必須確保捕獲的圖像有良好的空間重疊度(這對于近距離的物體尤其困難)。

一種混合的方法是采用通用光學器件處理所有波長，但在將光線送入多個圖像傳感器前，需將不同波長的通道分開。

掃描儀器

還可以采用掃描成像儀的原理，這最常用于高光譜成像。最常見的方法是使用圖像平面中的光學狹縫僅沿線選擇圖像信息，并在垂直于該線的方向上分散不同的波長分量。需要通過組合相機、狹縫或物體不同方向的記錄來組裝完整的圖像。不一定在光譜色散方向上為每個像素分配一個光譜箱，而是根據所需的光譜通道組合多個像素。

線掃描的原理通常用于飛機和衛星等移動物體中的儀器;隨后對垂直于飛行方向的一條線進行記錄就足夠了，并將它們組裝起來以獲得完整的圖像，這些圖像可以覆蓋大的細長區域。同樣，固定式掃描儀器用于檢測工業工廠傳送帶上的物體。

也可以使用點掃描，其優點是可以使用簡單的光譜儀，例如聲光可調諧濾波器。但是，這會導致采集時間暫時更長，運動偽影更強。
